Антенно-фидерный тракт определяет, насколько далеко уйдёт сигнал рации, и слабое место здесь - не кабель, а разъёмы и переходники. Даже при качественном кабеле плохо подобранный соединительный элемент способен «съесть» несколько децибел, сократив дальность связи в разы.
Почему потери в разъёмах критичны
Каждый разъём вносит активное и переходное сопротивление, а рассогласование волнового сопротивления порождает отражённую волну. На частотах УКВ-диапазона потери в паре некачественных переходников достигают 1-2 дБ - это равнозначно потере почти половины мощности передатчика. Влага и вибрация разрушают контакт за несколько месяцев, особенно в автомобильных установках. Регулярный осмотр соединений и своевременная замена изношенных разъёмов позволяют сохранить параметры тракта в норме.
- Переходное сопротивление разъёма напрямую влияет на КПД тракта
- Рассогласование импеданса (50 Ом против 75 Ом) удваивает отражения
- Окисление контактов нарастает быстро на открытом воздухе
- Механические повреждения оплётки в месте обжима снижают экранирование
Типы разъёмов и область применения

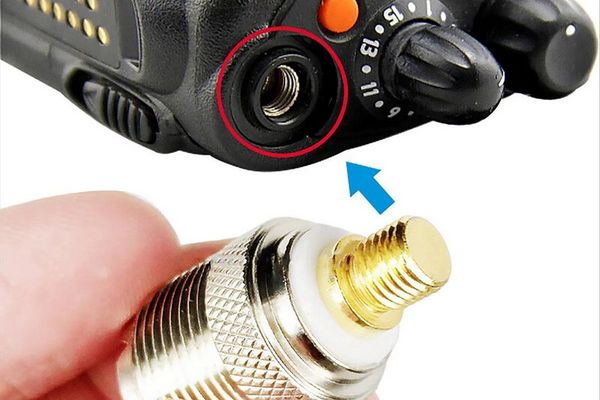

Разъёмы типа PL-259 (SO-239) традиционно применяют в стационарных и автомобильных радиостанциях - они рассчитаны на частоты до 300 МГц. Разъёмы серии BNC удобны для частой коммутации: байонетный замок выдерживает несколько тысяч циклов. Для носимых раций используют компактные SMA и TNC. Подобрать
разъемы и переходники для антенн раций под конкретную антенну и модель рации помогает каталог ТЕРЕК-Радио с разбивкой по типам соединений.
- PL-259 / SO-239 - стационарные и автомобильные установки до 300 МГц
- BNC - полевые условия и частая переборка
- SMA / TNC - носимые рации и компактные антенны
Согласование тракта при монтаже
На объекте тракт проверяют КСВ-метром: допустимый коэффициент стоячей волны - не выше 1,5. Число переходников между стандартами стараются минимизировать, каждый добавляет 0,1-0,3 дБ потерь. При прокладке кабеля соблюдают минимальный радиус изгиба и защищают оплётку от повреждений. Уплотнение разъёмов герметиком или термоусадочной трубкой снижает риск окисления во влажных условиях эксплуатации.
- КСВ не выше 1,5 - нормальный показатель для смонтированного тракта
- Лишние переходники увеличивают суммарные потери
- Кабель крепят с учётом радиуса изгиба, указанного производителем
- Герметизация соединений продлевает ресурс тракта в уличных установках
Заключение
Антенно-фидерный тракт работает ровно настолько хорошо, насколько качественно выполнено его слабейшее соединение. Грамотный подбор разъёмов под конкретное оборудование избавляет от большинства проблем со связью ещё до первого выхода в эфир.
