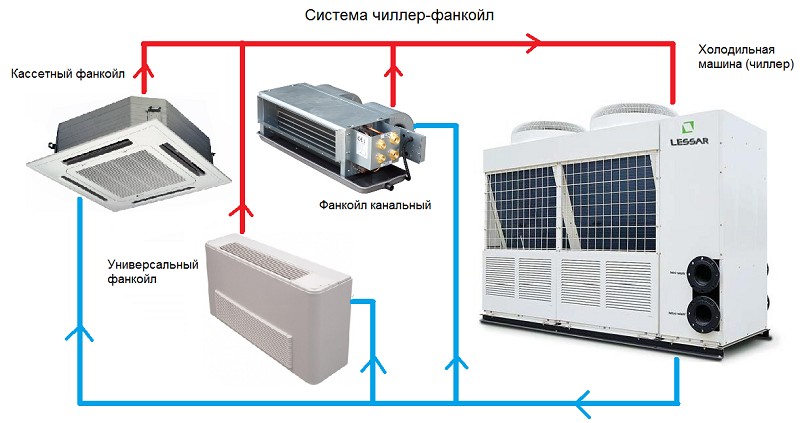

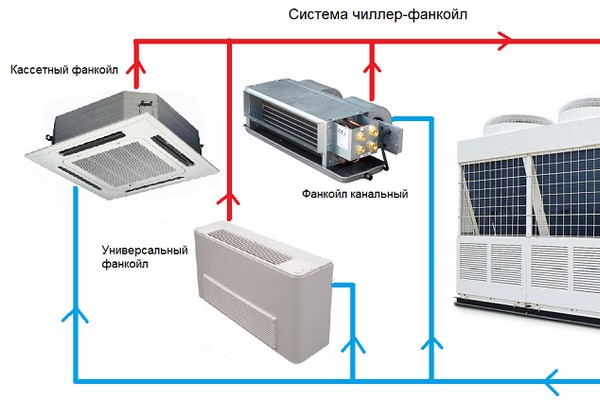

Современная система чиллер-фанкойл представляет собой эффективное решение для климат-контроля, объединяющее внешний охладитель жидкости (чиллер) и внутренние теплообменные блоки с вентиляторами (фанкойлы). Такая конфигурация позволяет гибко управлять температурным режимом в помещениях различного масштаба, от небольших офисов до многоэтажных зданий, используя воду или незамерзающий раствор в качестве промежуточного теплоносителя.
Принцип работы
Функционирование комплекса базируется на замкнутом цикле передачи холода или тепла между основными узлами. Основные этапы процесса:
В чиллере хладагент сжимается компрессором, повышая свою температуру, после чего конденсируется в конденсаторе, отдавая тепловую энергию наружу.
Жидкий хладагент проходит через расширительный клапан, где его давление и температура падают, а затем поступает в испаритель.
В испарителе хладагент забирает тепло от промежуточного теплоносителя (воды или гликолевого раствора), охлаждая его, и снова переходит в газообразное состояние, повторяя цикл.
Охлажденная жидкость по трубопроводам подается к фанкойлам, установленным внутри здания. Вентилятор фанкойла прогоняет через его теплообменник комнатный воздух, который, охлаждаясь (или нагреваясь, если используется внешний источник тепла), возвращается в помещение.
Управление всеми процессами осуществляется автоматикой, которая отслеживает температуру и при необходимости регулирует интенсивность работы насосов и вентиляторов.
Особенности конструкции
Система промышленного кондиционирования строится на взаимодействии четырех ключевых узлов.
Холодильный центр (Чиллер). Это «сердце» системы, где происходит выработка холода. В его состав входят компрессор, конденсатор, испаритель и дросселирующее устройство. В зависимости от способа отвода тепла чиллеры бывают с воздушным или водяным охлаждением, а также работают по абсорбционному принципу.
Гидравлический контур (Гидромодуль). Выполняет роль транспортной системы, обеспечивая непрерывную циркуляцию хладоносителя между чиллером и внутренними блоками. Насосная станция включает в себя циркуляционные насосы, расширительный бак для компенсации температурных колебаний и запорную арматуру.
Внутренние блоки (Фанкойлы). Локальные теплообменники, которые устанавливаются непосредственно в кондиционируемых помещениях. Они забирают тепло из воздуха и передают его циркулирующей жидкости. Широкий модельный ряд (настенные, кассетные, канальные) позволяет подобрать оптимальное решение для любого интерьера.
Магистральный трубопровод. Служит связующим звеном, объединяя все компоненты в единую замкнутую гидравлическую цепь для транспортировки теплоносителя.
Такая модульная конструкция позволяет гибко наращивать мощность, подключая дополнительные фанкойлы или несколько чиллеров, без ограничений по протяженности магистралей (в отличие от систем с прямым хладагентом).
