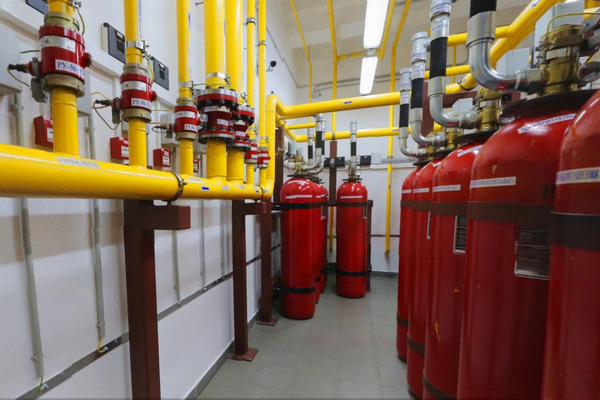

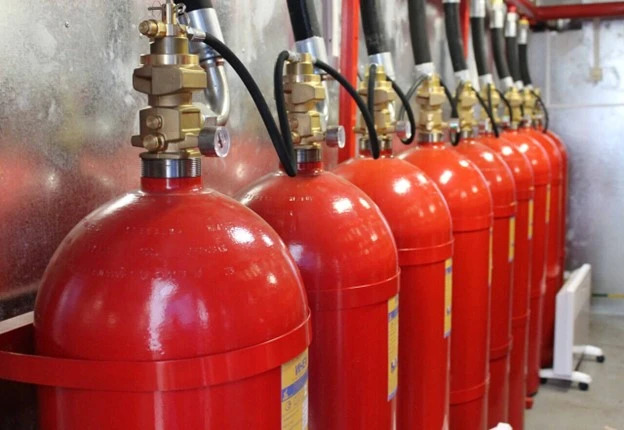

При проектировании и эксплуатации газовых систем пожаротушения важна не только эффективность тушения, но и безопасность здания. Когда модули выбрасывают огнетушащее вещество под высоким давлением, в помещении возникает значительная нагрузка на стены и перекрытия. Чтобы исключить разрушение конструкций и обеспечить безопасное снижение давления, используется
клапан сброса избыточного давления.
Зачем нужен клапан избыточного давления
При выпуске газа в замкнутом пространстве давление внутри помещения может резко возрасти. Это чревато:
- повреждением дверей, окон, перегородок;
- нарушением герметичности помещения и снижением эффективности пожаротушения;
- угрозой для здоровья персонала, если произойдет выброс газовой смеси в неконтролируемом режиме.
Клапан позволяет регулировать перепад давлений: избыточный воздух и газовая смесь выводятся наружу, а помещение сохраняет свою целостность.
Принцип работы
- Нормальное состояние — створки или мембрана клапана закрыты, обеспечивая герметичность.
- Рост давления — при выбросе газа давление внутри помещения повышается.
- Срабатывание — при достижении критического значения заслонка открывается автоматически и выпускает воздух наружу.
- Возврат — после выравнивания давления заслонка закрывается под действием собственной массы или пружины.
Такой механизм прост, но надёжен и не требует электропитания.
Конструкция клапана
Классический клапан состоит из:
- корпуса из стали или алюминия, встроенного в стену или перегородку;
- створок (жалюзи) или эластичной мембраны, которые открываются при давлении;
- уплотнителей, обеспечивающих герметичность в закрытом состоянии;
- решётки и защитных элементов, предотвращающих попадание мусора и посторонних предметов.
Некоторые модели оснащаются дополнительными сетками и декоративными накладками, чтобы вписываться в интерьер помещения.
Требования к монтажу
- Клапан устанавливается на наружной стене здания или в шахте, ведущей наружу.
- Размер подбирается исходя из расчётного объёма газового огнетушащего вещества и характеристик помещения.
- Монтаж должен обеспечивать свободный выход воздуха без препятствий.
- Обязательно наличие обратного клапана, чтобы исключить попадание осадков и пыли внутрь.
Типичные ошибки при эксплуатации
- Использование слишком малого по размеру клапана — избыточное давление не успевает сбрасываться.
- Монтаж в неплотных перегородках, где нарушается герметичность.
- Засорение створок пылью или мусором, из-за чего механизм срабатывает с задержкой.
Итог
Клапан избыточного давления — это обязательный элемент газовых систем пожаротушения. Он обеспечивает сохранность конструкций и безопасность людей, поддерживает герметичность и гарантирует эффективность работы модуля.
Правильно подобранный и установленный клапан сброса избыточного давления делает систему пожаротушения надёжной, долговечной и соответствующей всем требованиям нормативов.
