Пенополиуретан – универсальный теплосберегающий материал, который может применяться при строительстве трубопроводов различного назначения. Не исключением является и газовая сфера, где с началом применения ППУ изоляции удалось достигнуть лучших показателей теплосбережения и, следовательно, уменьшения расходов на 40-60%.

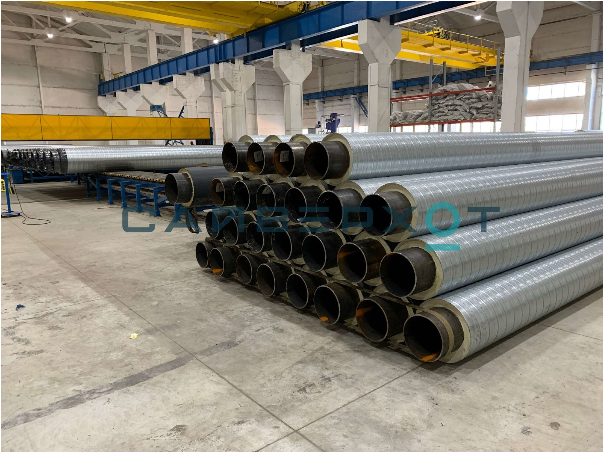

Газовую трубу с пенополиуретаном, в качестве теплоизолятора, можно представить в виде матрешки, состоящей из трех основных элементов:
- основная стальная труба, по которой происходит транспортировка газа;
- пенополиуретановый слой;
- полиэтиленовая или оцинкованная защитная оболочка.
Полиэтиленовая защита обеспечивает работоспособность газопровода в условиях подземной прокладки и предохраняет внутреннюю конструкцию от повышенного содержания влаги и воздействия химически агрессивных почв. Оцинковку применяют при наземном монтаже, так как данный вид покрытия обеспечивает надежную защиту от разрушающего солнечного ультрафиолета и физического воздействия.
В зависимости от требований проекта, газовые
стальные трубы ППУ могут включать в свою конструкцию так называемые спутники или греющий кабель, по которому подается электрический ток безопасного напряжения. Такой подход позволяет поддерживать температуру транспортируемой среды в необходимом диапазоне и полностью исключить остановку работы газопровода из-за промерзаний.
Согласно ГОСТу, в регионах, которым характерны экстремально низкие температуры с обилием осадков, предписывается использование ППУ труб с усиленным 2-ым типом изоляции, который отличается от 1-го стандартного более толстым слоем пенополиуретана.
Преимущества пенополиуретана, как теплоизолирующего материала
Помимо низкого показателя теплопотерь (около 0,03 Вт/м) основным плюсам ППУ, можно причислить:
- длительный срок эксплуатации без необходимости проведения капитальных ремонтов;
- не наносит вред окружающей среде и здоровью человека;
- возможность простого монтажа газовых трубопроводов даже в условиях сложного рельефа и плотной застройки;
- не повреждается грызунами;
- возможность установки систем оперативного дистанционного контроля (СОДК).
Установки системы ОДК позволяет осуществлять электронный контроль за газовой трубой и своевременно реагировать в случае оповещения о возникновении предаварийной ситуации.
СОДК находится внутри пенополиуретанового слоя газопроводной трубы и состоит из датчиков, между которых проведен сигнальный медный провод. Принцип работы системы достаточно прост. Например, при повреждении защитного слоя и намокания ППУ происходит понижения электрического сопротивления между сигнальными проводами и металлической поверхностью трубы, что фиксируется датчиками. Датчики также определяют и разрыв сигнальных проводников.
Приборная панель системы ОДК оповещает персонал, обслуживающий газопровод, следующей индикацией:
- зеленый – трубопровод работает в штатном режиме и никаких повреждений не зафиксировано;
- оранжевый – падение сопротивления (намокание пенополиуретана);
- красный – разрыв сигнальных проводников.
В случае возникновения аварийной ситуации, с помощью так называемого локатора обнаруживается точное местоположение «поломки» и ее быстрое устранение.
Где можно заказать изготовление ППУ газопроводов

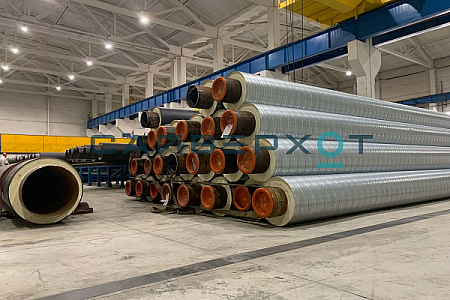

Стальные и полиэтиленовые
трубы в пенополиуретановой изоляции можно приобрести непосредственно на заводах-производителях данной продукции. Также у них можно заказать производство запорных элементов и фасонных изделий для газопроводов в количестве указанном в проектной документации.
После производства заказа, его доставка заказчику может происходить следующими способами:
- силами самого заказчика;
- грузовым автотранспортом завода труб ППУ;
- железнодорожным сообщением;
- паромными переправами.
